AWS VPC Flow Log 모니터링 또는 주기적 검토

0. 들어가며

해당 글은 본인이 노션으로 작성해 공유한 AWS 보안 점검 및 설정 가이드의 내용을 티스토리에 옮긴 것입니다.

---

1. 관련 법령

• 전자금융감독규정 시행세칙 [별표 3]의 기술적 보안 부문 중 정보보호시스템 보안 항목



2. 개요

• VPC 네트워크 트랜잭션의 이상 행위 및 장애 대응을 위해 VPC Flow Log 실시간 모니터링 또는 주기적 검토 필요



3. 취약점 판단 기준

• VPC Flow Log에 대해 실시간 모니터링 또는 주기적으로 검토하지 않는 경우 취약
• VPC Flow Log에 대해 실시간 모니터링 또는 주기적으로 검토하는 경우 취약하지 않음



4. 취약점 확인 방법

• 담당자 인터뷰 및 관련 증적을 통해 VPC Flow Log에 대한 실시간 모니터링 또는 주기적 검토를 수행하였는지 확인



5. 취약점 조치 방법

• [알림] 다양한 방법이 있을 수 있으나 본 항목에서는 S3와 Athena를 활용해 VPC Flow Log를 검토하는 방법을 안내

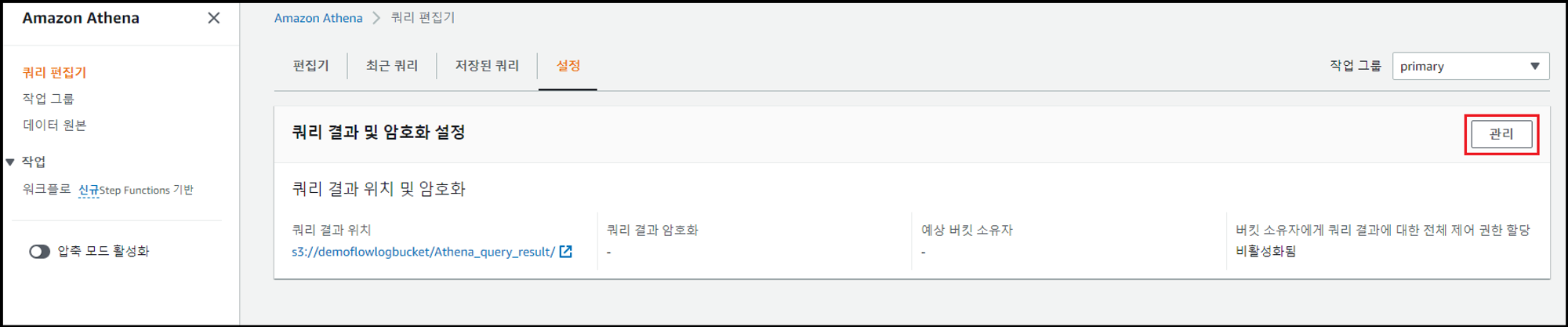

• 관리 콘솔에서 [Athena] 검색 → [쿼리 편집기] → [설정] → [관리] 클릭

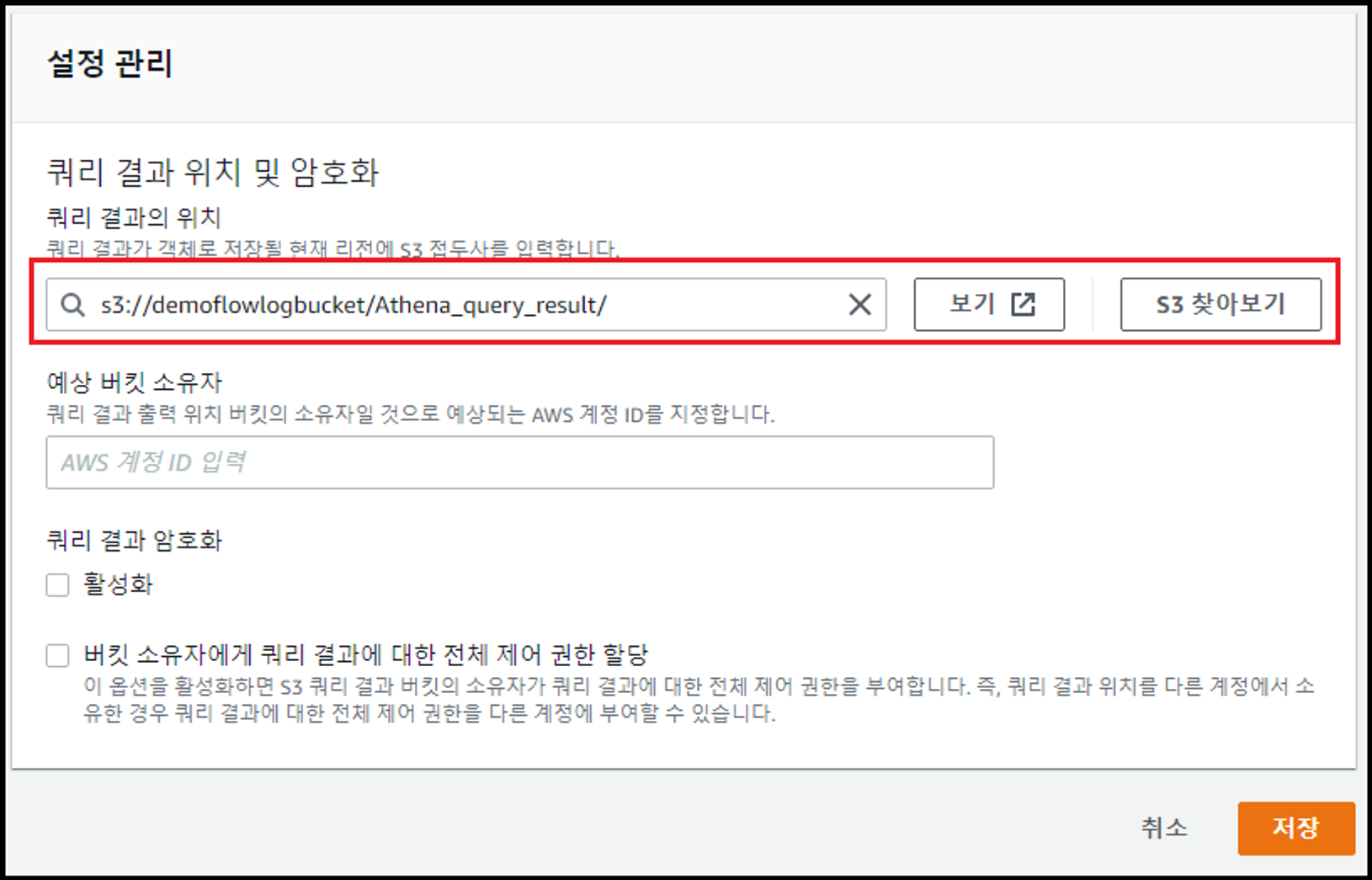

• Athena 쿼리 결과를 저장할 S3 경로 설정

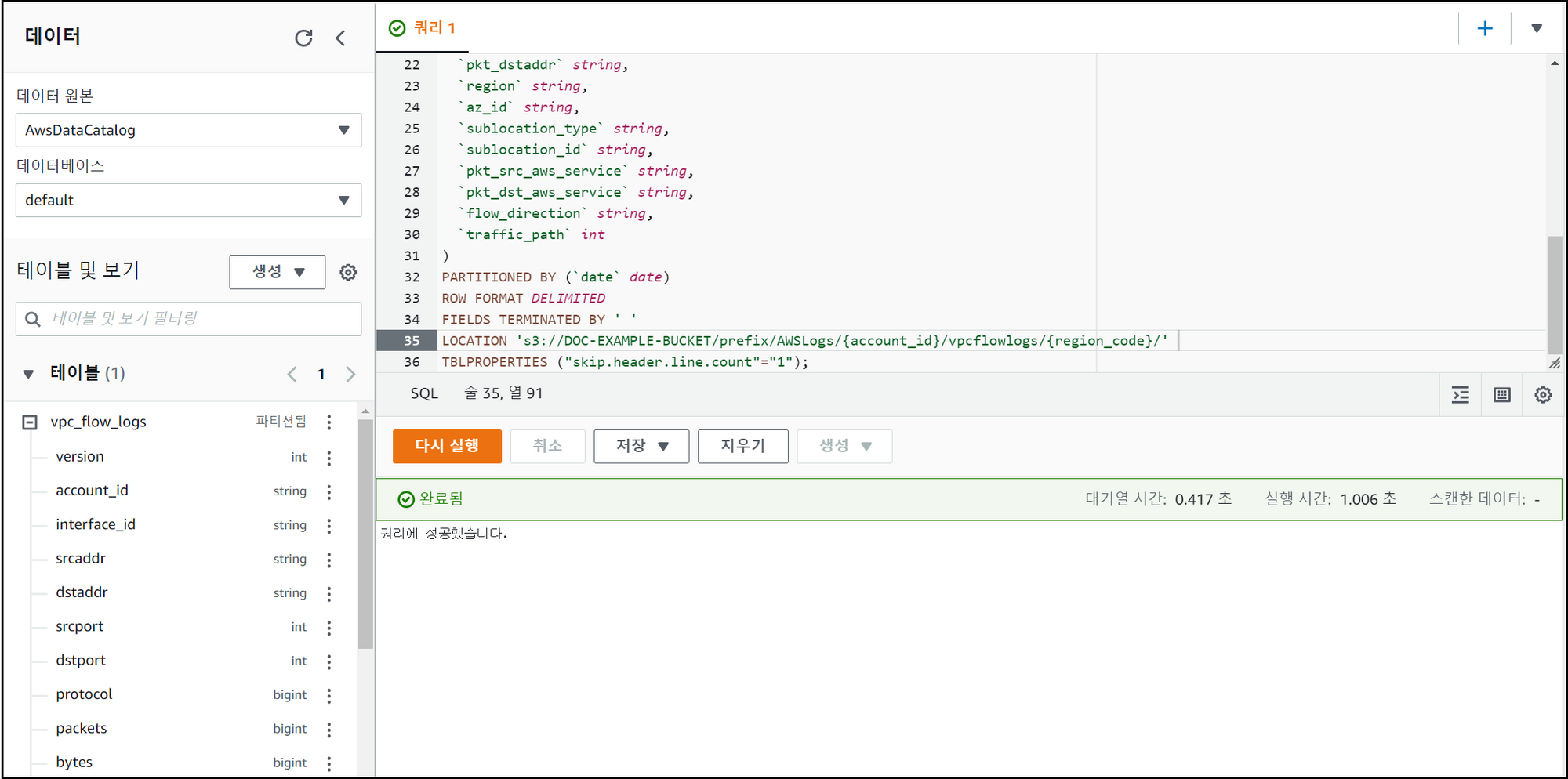

• [쿼리 편집기] → [편집기] 탭에서 SQL 쿼리문(1)을 활용해 VPC Flow Log 테이블 생성

CREATE EXTERNAL TABLE IF NOT EXISTS `vpc_flow_logs` (
  `version` int,
  `account_id` string,
  `interface_id` string,
  `srcaddr` string,
  `dstaddr` string,
  `srcport` int,
  `dstport` int,
  `protocol` bigint,
  `packets` bigint,
  `bytes` bigint,
  `start` bigint,
  `end` bigint,
  `action` string,
  `log_status` string,
  `vpc_id` string,
  `subnet_id` string,
  `instance_id` string,
  `tcp_flags` int,
  `type` string,
  `pkt_srcaddr` string,
  `pkt_dstaddr` string,
  `region` string,
  `az_id` string,
  `sublocation_type` string,
  `sublocation_id` string,
  `pkt_src_aws_service` string,
  `pkt_dst_aws_service` string,
  `flow_direction` string,
  `traffic_path` int
)
PARTITIONED BY (`date` date)
ROW FORMAT DELIMITED
FIELDS TERMINATED BY ' '
LOCATION 's3://DOC-EXAMPLE-BUCKET/prefix/AWSLogs/{account_id}/vpcflowlogs/{region_code}/' # S3에 저장된 VPC Flow log 경로(ex. s3://demoflowlogbucket/AWSLogs/348467123123/vpcflowlogs/ap-northeast-2/)
TBLPROPERTIES ("skip.header.line.count"="1");

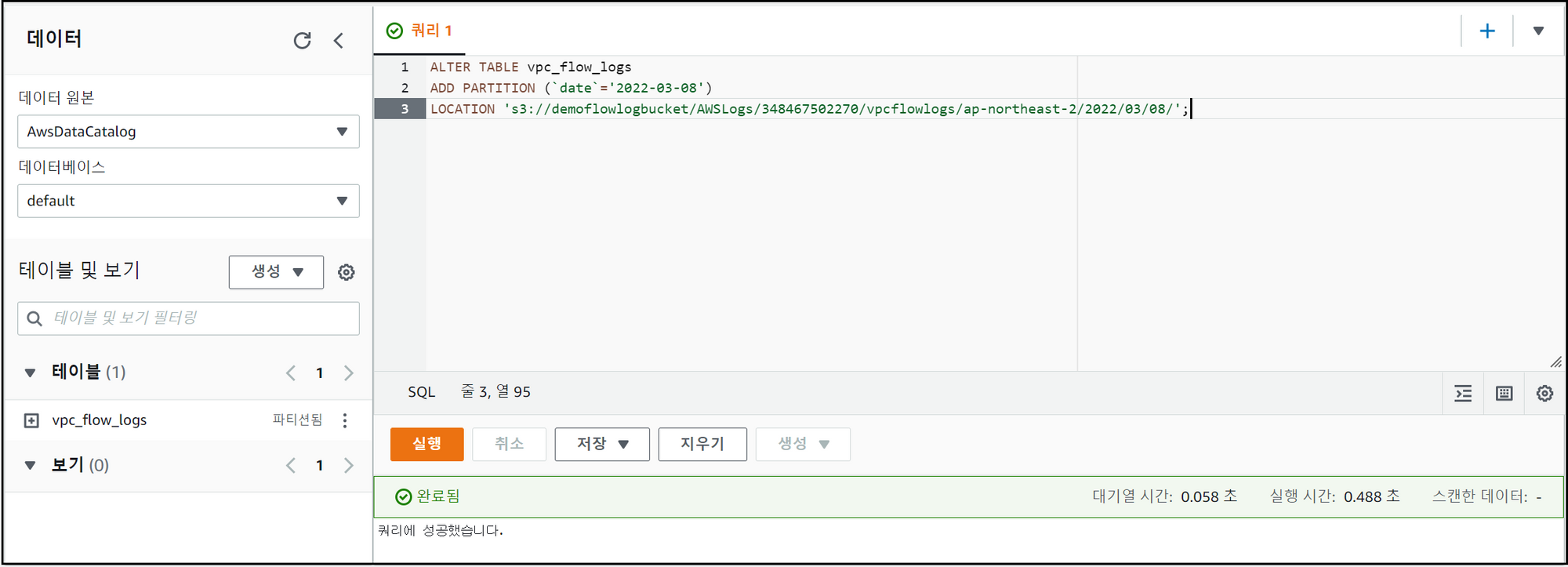

• SQL 쿼리문(2)를 활용해 VPC Flow Log 테이블의 파티션 생성

ALTER TABLE vpc_flow_logs
ADD PARTITION (`date`='YYYY-MM-dd') # 날짜 입력
LOCATION 's3://DOC-EXAMPLE-BUCKET/prefix/AWSLogs/{account_id}/vpcflowlogs/{region_code}/YYYY/MM/dd'; # 파티션을 생성할 S3 로그 경로 지정(ex. s3://demoflowlogbucket/AWSLogs/348467123123/vpcflowlogs/ap-northeast-2/2022/03/08/)

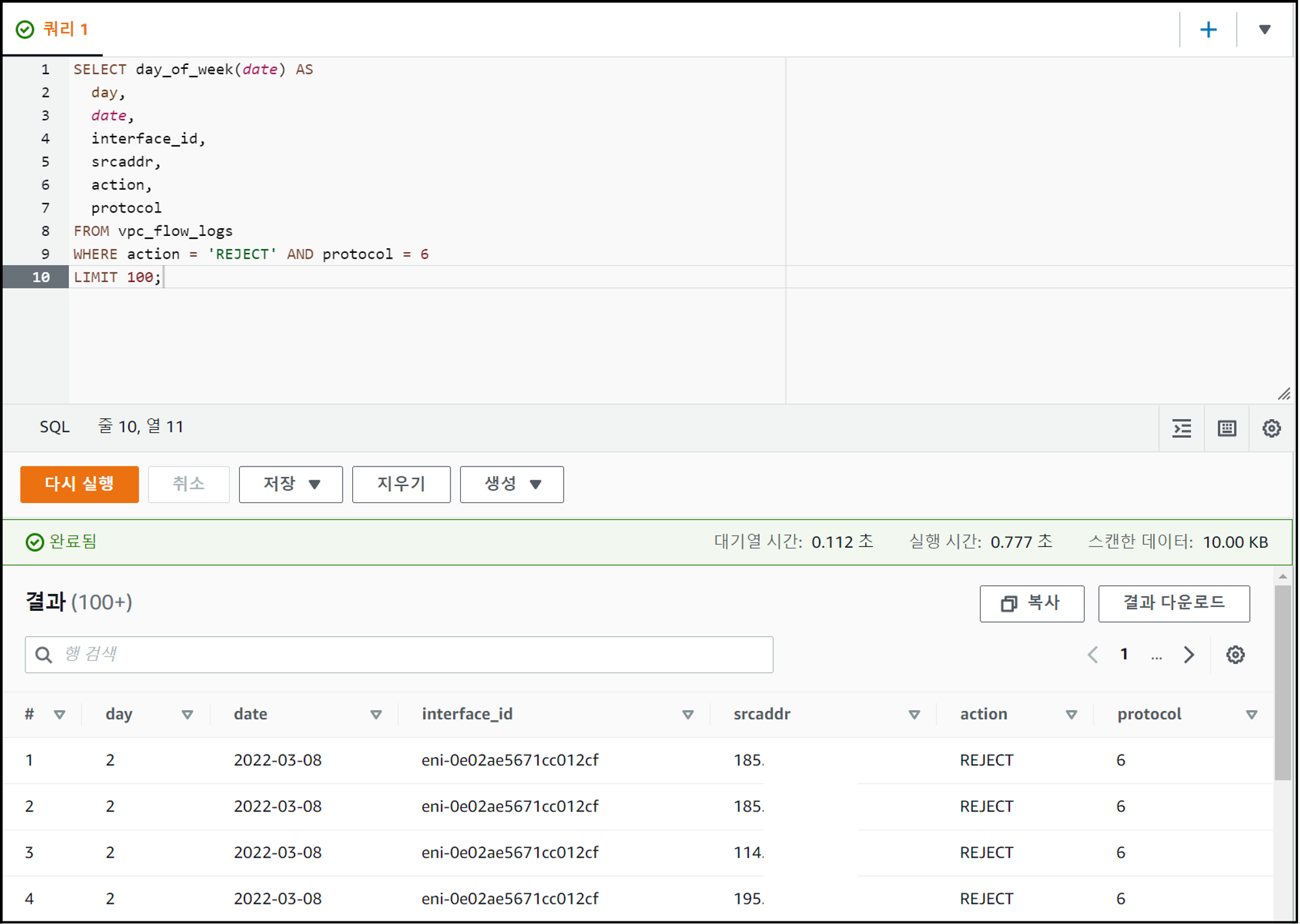

• SQL 쿼리문(3)를 활용해 VPC Flow Log 검토(예제 쿼리는 AWS 도큐먼트 참고)

SELECT day_of_week(date) AS
  day,
  date,
  interface_id,
  srcaddr,
  action,
  protocol
FROM vpc_flow_logs
WHERE action = 'REJECT' AND protocol = 6
LIMIT 100;



6. 참고

• https://docs.aws.amazon.com/athena/latest/ug/vpc-flow-logs.html
